Bemessungsprogramm für Stahlträger

Für die Firma Fischer-Profile entwickelte das Statik-Ingenieurbüro für Tragwerksplanung SLP ein Programm zur Bemessung von speziellen, kaltverformten Dach- und Wand-Trägerprofilen. Die programmiererische Umsetzung geschah durch mich als Angestellter von SLP.

Die Benutzerführung ähnelt der eines komplexeren Assistenten ("Wizard") und beinhaltet die Eingabe der Daten, die Durchführung und Anzeige der Berechnungen, die Auswahl des passenden Profils und den Ausdruck der Nachweisrechnungen. Dabei wird der Benutzer durch eine kontextsensitive Hilfe unterstützt. Die Berechnungen werden vom Programm entsprechend den Eingabeparametern und den vom Profilehersteller vorgegebenen Berechnungsvorschriften durchgeführt.

Hier ein paar Screenshots:

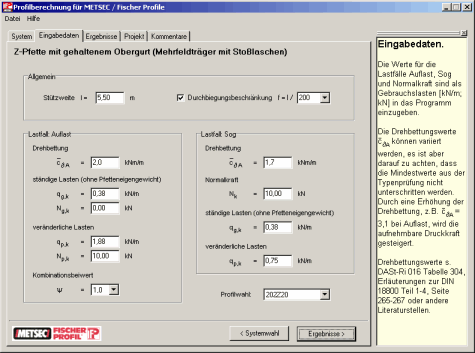

Dateneingabe

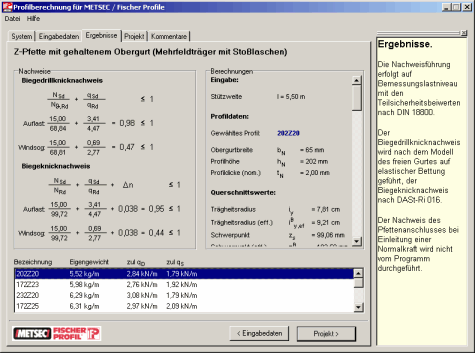

Ergebnisanzeige

Ein Beispielausdruck:

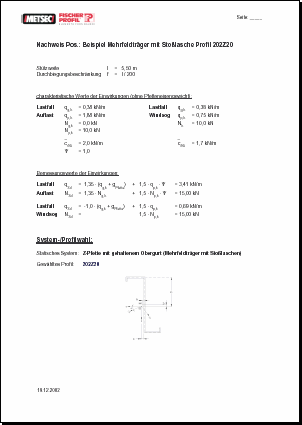

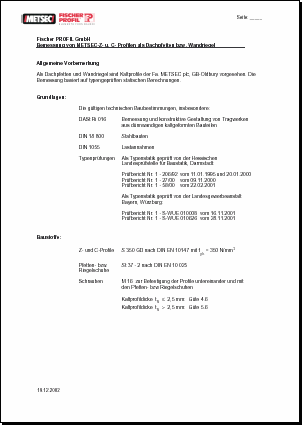

Beispielausdruck (Seite 1) Beispielausdruck (Seite 2)

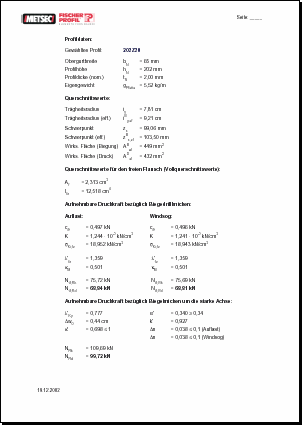

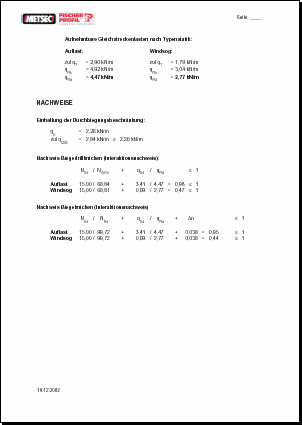

Beispielausdruck (Seite 3) Beispielausdruck (Seite 4)

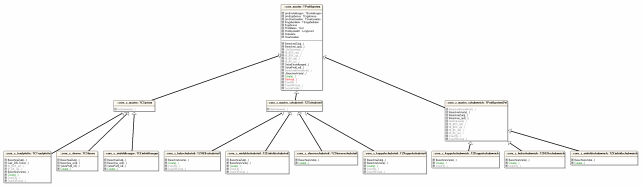

UML Diagramm der verschiedenen Profilsysteme:

UML Diagramm der verschiedenen Profilsysteme

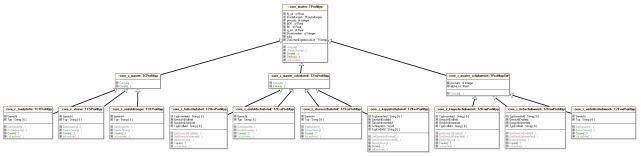

UML Diagramm der zugehörigen Profiltypen:

UML Diagramm der zugehörigen Profiltypen
